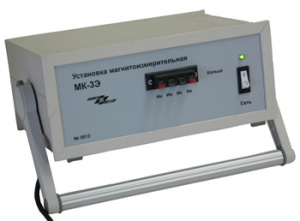

МК-3Э - Магнитоизмерительная установка для кольцевых образцов
Технические характеристики установки магнитоизмерительной МК-3Э:
- Объектом контроля являются кольцевые и протяженные образцы из магнитомягких материалов;
- Размеры кольцевых образцов: внутренний диаметр от 4 мм до 80 мм, наружный диаметр от 6 мм до 100 мм, высота от 4 мм до20 мм. Допускается измерение образцов других размеров Допуски на геометрические размеры образцов по ГОСТ 8.377. Размеры, масса и плотность образцов вводятся оператором с клавиатуры перед началом измерения;
- Размеры протяженных образцов для измерения в соленоиде: пакет из полос длиной от 100 мм до 400 мм, сечением - квадрат со стороной от 1 мм до 10 мм; пруток длиной от 100 мм до 400 мм и поперечным размером до 10 мм. Допускается измерение образцов других размеров. Размеры образцов вводятся оператором с клавиатуры перед началом измерения;
- Материал образцов - магнитно-мягкие сплавы и электротехнические стали;
- Измеряемые характеристики кольцевых образцов:
- магнитная петля гистерезиса B(H) по точкам, Тл, А/м;
- основная кривая намагничивания B(H) по точкам, Тл, А/м;
- остаточная индукция Br, Тл;
- коэрцитивная сила по индукции HcB, А/м;
- максимальная магнитная проницаемость mm;
- магнитная проницаемость me в заданном поле;
- начальная магнитная проницаемость mн;
- индукция в заданном поле.
- Измеряемые характеристики протяженных образцов:
- коэрцитивная сила по индукции HcB, А/м;
- коэрцитивная сила по намагниченности HcJ.
- Диапазоны изменения намагничивающего тока для кольцевых образцов: первый - 0-0.05А, второй - 0-0.1А, третий - 0-0.5А, четвертый 0-1.0А, пятый - 0-5.0А, шестой - 0-10А. Погрешность установки тока при измерении не более +0,5% от максимального значения в диапазоне;
- Диапазоны изменения намагничивающего тока для протяженных образцов в соленоиде: первый - 0-0.05А, второй - 0-0.1А, третий - 0-0.5А, четвертый 0-1.0А, пятый - 0-5.0А. Погрешность установки тока при измерении не более +0,5% от максимального значения;
- Относительная погрешность измерений для доверительной вероятности 0.95, не более:
- измерения точек магнитной петли гистерезиса и основной кривой намагничивания по индукции +1,5 %, по напряженности магнитного поля +2 % (на кольцевых образцах);
- измерения остаточной индукции Br +2 % (на кольцевых образцах);
- измерения коэрцитивной силы по индукции HcB +2 % (на кольцевых образцах и образцах протяженной формы);
- измерения магнитных проницаемостей mm, me, +5 % (на кольцевых образцах);
- измерения начальной магнитной проницаемости mн +7 % (на кольцевых образцах);
- измерения индукции в заданном поле +2 % (на кольцевых образцах).
