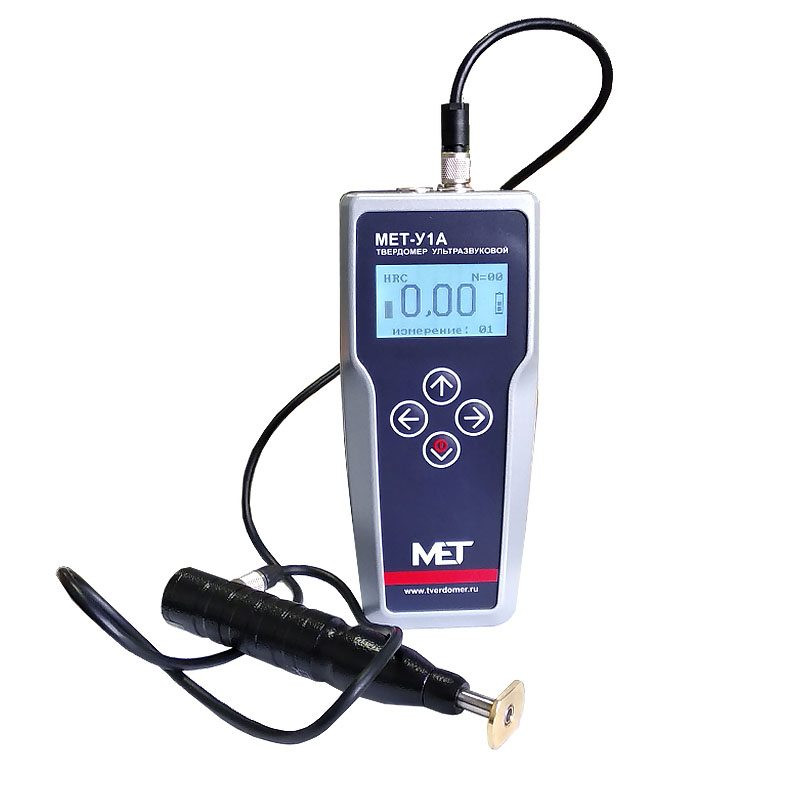

Твердомер портативный ультразвуковой МЕТ-У1А
Преимущество такого метода в том, что он не требует строгих ограничений по массе детали и не повреждает ее поверхность. Однако, для точных измерений оператор должен быть сосредоточен и обеспечивать стабильное давление на датчик во время теста. Использование штатива или кондуктора поможет избежать ошибок, связанных с дрожанием руки.
Портативный ультразвуковой МЕТ-У1А твердомер
Твердомер - это компактное устройство, используемое для быстрой оценки твердости различных материалов на месте. Он работает по принципу ультразвукового контактного импеданса и позволяет измерять твердость по нескольким шкалам: Бринелля, Роквелла, Виккерса, Шора "D", а также определять предел прочности на растяжение для углеродистых сталей перлитного класса.
Преимущество ультразвукового метода в том, что он не требует больших ограничений по массе измеряемых деталей и не оставляет заметных следов на поверхности. Однако, для точных измерений оператор должен быть внимательным и не допускать дрожания руки во время тестирования, обеспечивая постоянное давление на датчик. Рекомендуется использовать штатив или кондуктор для исключения ошибок, связанных с человеческим фактором.
Данное устройство сертифицировано в Госстандарте России и включено в реестры средств измерений России и Беларуси. Оно доступно в двух вариантах корпуса: пластиковом (МЕТ-У1) и металлическом (МЕТ-У1А).
Основные преимущества твердомера:
-
Встроенная память на 100 результатов измерений с возможностью передачи данных на компьютер.
-
Автоматический расчет предела прочности на растяжение для сталей перлитного класса.
-
Поддержка дополнительных шкал твердости.
-
Усреднение результатов для повышения точности.
-
Автоматическое отключение для экономии энергии.
-
Графический ЖКИ с подсветкой.
-
Работает от одного аккумулятора "С".
Различные модели твердомера:
-
МЕТ-У1 - портативный вариант с стандартным датчиком.
-
МЕТ-У1/2 - модель с укороченным датчиком.
-
МЕТ-У1-50 - вариант с нагрузкой 50Н.
-
МЕТ-У1/2-50 - модель с укороченным датчиком и нагрузкой 50Н.
-
МЕТ-У1А-50 - твердомер в алюминиевом корпусе с нагрузкой 50Н.
-
МЕТ-У1А/2 - вариант с алюминиевым корпусом и укороченным датчиком.
-
МЕТ-У1А/2-50 - модель с алюминиевым корпусом, укороченным датчиком и нагрузкой 50Н.
Характеристики прибора МЕТ-У1А
Шкала "С" Роквелла: (20-70) HRC
Шкала Бринелля: (75-450) НВ
Шкала Виккерса: (75-1000) HV
Шкала Шора: (23-102) HSD
Принцип измерений: UCI-метод (принцип ультразвукового контактного импеданса)
Типы датчиков: У10, У15, У50, У100, У15К, У50К
Измерительное усилие датчика: 9,8 Н; 14,7 Н; 49,0 Н; 98,0 Н; 14,7 Н; 49,0 Н
Шероховатость поверхности образца: <Ra 2,5 (для усилия 10 Н и 14,7 Н), <Ra 4,5 (для усилия 50 Н), <Ra 8,0 (для усилия 100 Н)
Радиус кривизны поверхности образца: >5 мм
Минимальный вес образца: >0,01 кг
Толщина образца: >1 мм
Глубина проникновения индентора: В зависимости от типа датчика. Для датчика У15 - 0,03 мм.
Срок службы датчика: Не менее 200000 измерений
Электропитание: Сеть переменного тока, V/Hz 100-240/50-60
Аккумулятор: 1,2V
Потребляемая мощность: >3,0 VA
Время зарядки аккумулятора: 8 часов
Время работы аккумулятора: Без подсветки 16 ч (пластмассовый корпус); 20 ч (алюминиевый корпус)
С подсветкой: - 5 ч (пластмассовый корпус); 8 ч (алюминиевый корпус)
Рабочая температура: -10 … +50°С
Температура при транспортировке и хранении: -35…+60°С
Условия эксплуатации: Относительная влажность 30…80%
Масса твердомера: (блок с датчиком), Твердомер МЕТ-У1: 0,5 кг, Твердомер МЕТ-У1А: 0,8 кг
Обработка результатов измерений: Вычисление среднего значения, удаление текущего измерения, сохранение данных, работа с архивом.
Подсветка дисплея: Доступна
Особенности дисплея: Шкала твердости, измеренное значение, количество измерений, режим работы, номер в архиве, индикатор заряда аккумулятора, автовыключение через 150 сек.
Память (архив): 99 показаний, которые сохраняются при выключении питания
Внутреннее программное обеспечение: "МЕТ-U" (или "МЕТ-UА") Доступно. Позволяет работать с твердомером без связи с компьютером.
Внешнее программное обеспечение "МЕТ": Доступно. Переносит данные из архива твердомера в компьютер. Позволяет обрабатывать данные измерений, создавать базы данных, строить графики, печатать результаты.
Время одного измерения: 2,5 с
